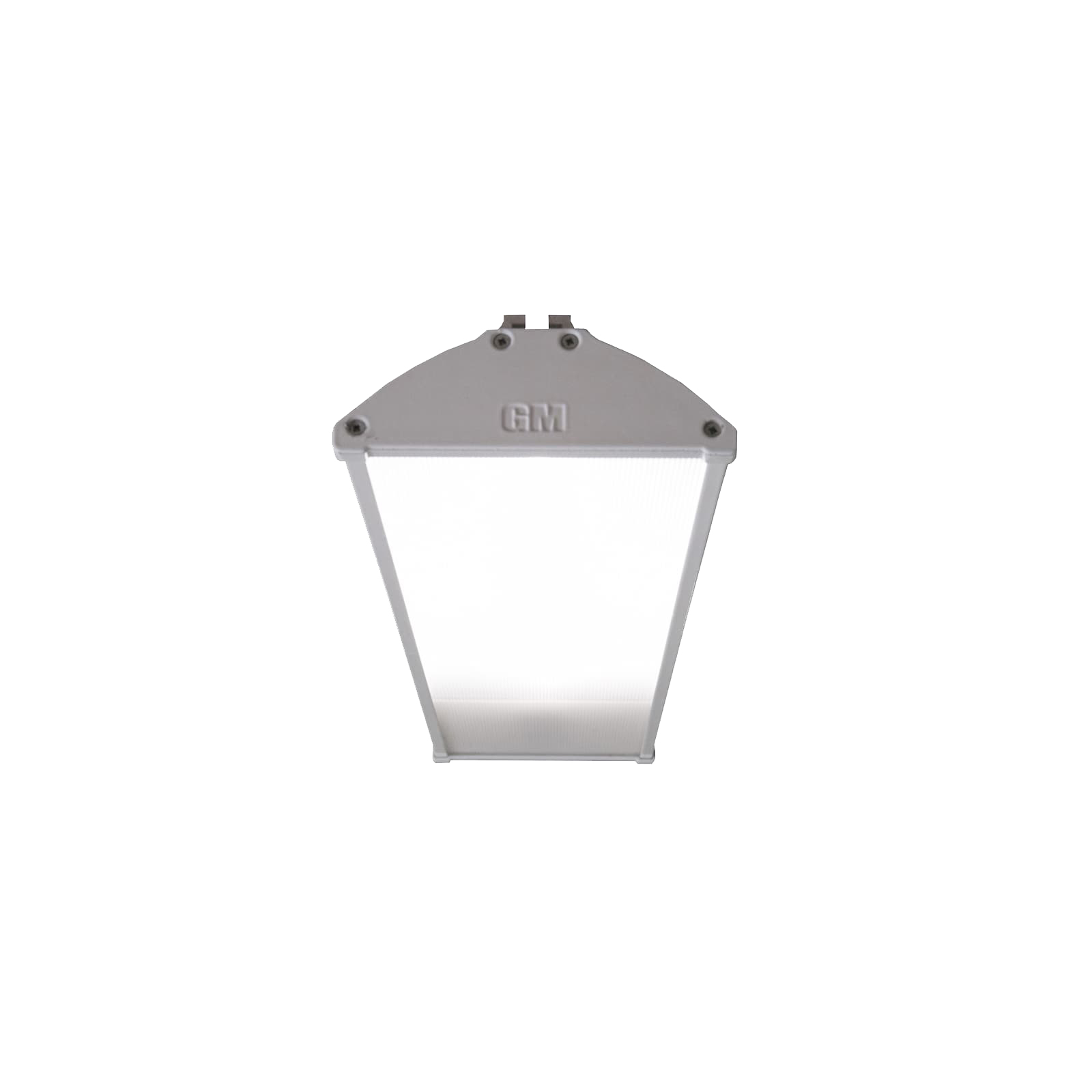

Светодиодный светильник GM L20
новый артикул старый артикул gm l20-54u gm l20-7x615q54p,t,u gm l20-7-15-cm-54-l00-p,t,ugm l20-7-xx-xxxx-15-cм-54-l00-p,t,u gm l20-65u gm l20-7x615q65p,t,u gm l20-7-15-cm-65-l00-p,t,ugm l20-7-xx-xxxx-15-cм-65-l00-p,t,u
Скачать IES-файл Описание
Светодиодный светильник GM L20 изготовлен по уникальной запатентованной технологии в соответствии с ГОСТ Р 55705-2013 с применением светодиодов мировых лидеров в области разработки и выпуска твердотельных источников света. Корпус светильника состоит из цельнометаллического алюминиевого профиля изготовленного методом экструзии и литых алюминиевых деталей, окрашенных порошковой краской. Источник питания прибора соответствует ГОСТ CISPR 15-2014, ГОСТ Р 51317.3.3-2008 и ГОСТ Р 51514-2013. В качестве светорассеивателей используются прозрачные и текстурные, экологически чистые пластики, гарантирующие отсутствие изменения оптических свойств в процессе эксплуатации на срок не менее 10 лет. В процессе производственного цикла продукция проходит поэтапный контроль качества.
Спектр применения:
Офисные и производственные помещения, торговые центры, автомойки, паркинги, складские комплексы и т.п.
Установка:
Светильник устанавливается на любую плоскую поверхность потолка или стены, либо на тросе.
Материал корпуса по ГОСТ Р IEC 60598-1-2017. Алюминиевый профиль изготовлен методом экструзии по чертежам, разработанным ООО «Град Мастер», существующих в единственном экземпляре и являющихся собственностью ООО «Град Мастер». Корпус окрашен порошковой краской.
Материалы торцевых крышек по ГОСТ Р IEC 60598-1-2017. Торцевые крышки производятся по чертежам, разработанным ООО «Град Мастер», существуют в единственном экземпляре и являющихся собственностью ООО «Град Мастер».
Источники света:
Светодиоды мировых лидеров.
Имеют существенные преимущества:
-низкое прямое напряжение;
-низкое тепловыделение;
-высокая стойкость к электростатическим разрядам;
-высокое качество и надежность;
— супер компактные источники света с узкой диаграммой излучения;
— высокая надежность: наработка на отказ более 100000 часов;
— широкая цветовая гамма и квазикогерентное излучение;
— отсутствие токсичных веществ, таких как ртуть и свинец.
Материалы светорассеивающего стекла по ГОСТ IEC 60598-1-2017.
Свойства: прозрачность для световых лучей видимого спектра; пропускание света составляет до 92%; высокая устойчивостью к механическим воздействиям; согласно GB8624-1997, огнеупорность B1;стабильность исходных свойств и размеров в интервале температур от -40 до +125°С; технические и оптические характеристики сохраняются после длительного использования в неблагоприятных погодных условиях;
Варианты светорассеивателя:
— Поликарбонат микропризма
— Полистирол микропризма
— Полистирол микропризма опал
— Полистирол опал
Цветовая температура, (К) в различных вариантах:
— 3000 – 4000К-теплый;
— 4000 – 5000К-нейтральный белый;
— 5000 – 6000К-холодный белый.
Виды монтажа:
Троссовый
Потолочный
Угловой
Спектр излучения светильника GM L20:
Каждый светильник имеет защитную голограмму с индивидуальным номером. Вторая голограмма с тем же номером находится в паспорте на этот светильник.
Преимуществами светодиодных светильников являются:
— низкое энергопотребление и высокий коэффициент полезного действия (КПД);
— высокий индекс цветопередачи обеспечивает лучшую видимость и контрастность воспроизведения пространства;
— экологическая безопасность (как при эксплуатации, так и при утилизации изделия);
— высокая механическая прочность и виброустойчивость;
— близость освещения к естественному, меньший слепящий эффект;
— отсутствие стробоскопического эффекта,
— сила света не меняется во всем диапазоне питающих напряжений;
— время непрерывной работы светодиода в десятки раз превышает срок службы традиционных источников.
МОНТАЖ СВЕТИЛЬНИКОВ
Светильник устанавливается на консоль диаметром до 55 мм и крепится болтами М8х70.
Светильники для АЗС устанавливаются в подвесной потолок.
Подключение к сети питания напряжением 220V с заземлением!!!
ОБСЛУЖИВАНИЕ СВЕТИЛЬНИКОВ
В процессе эксплуатации специального обслуживания не требуется.
В случае загрязнения светорассеивающего стекла разрешается производить его протирку сухой или
влажной мягкой без ворсовой тканью без применения растворителей и абразивных материалов. Светильники со степенью защиты IP65 можно мыть струей воды.
Не содержит токсических и вредных веществ. Специальной утилизации не требует.
Артикул товара: gm l20-7x615q54p,t,u, gm l20-7-15-cm-54-l00-p,t,u, gm l20-7-xx-xxxx-15-cм-54-l00-p,t,u, gm l20-7x615q65p,t,u, gm l20-7-15-cm-65-l00-p,t,u, gm l20-7-xx-xxxx-15-cм-65-l00-p,t,u, gm l20-54u, gm l20-65u.
Детали
| Гарантия | 5 лет |
|---|---|
| Способ монтажа | Потолочный, Тросовый, Угловой |
| Мощность ОП, Вт. | 20 |
| Световой поток ОП, Лм | 2200 |
| IP | 54, 65 |
| Масса, кг. | 1,6 |
| Габаритные размеры, мм. | 450х145х55 |
Технические характеристики
Технические характеристики
| Наименование | Значение | Соответствие |
| Модель светильника | GM L20 | ГОСТ Р 55705-2013 |
| Маркировка светильника | ДПП-хх-7х1-001-УХЛ4 | ГОСТ Р МЭК60598-1 ГОСТ IEC 60598-2-3 |
| Габаритные размеры (overall dimensions) ДхШхВ, мм | 450**145*55 | ГОСТ Р 55705-2013 |
| Масса (weight) кг/kg | не более 1,6 | ГОСТ Р 55705-2013 |
| Климатическое исполнение (Climatic performance) | УХЛ 4 (1) | ГОСТ 15150-69 |
| Степень защиты (ingress protection) IP | IP54/IP65 | ГОСТ 14254-215 |
| Диапазон рабочих температур | -40 +40 | |
| Фотометрические характеристики | ||
| Тип кривой силы света | Д (косинусная) | ГОСТ Р 54350-2011 |
| Световой поток прибора (luminous flux), Лм (Lm) ± 5% | 2200 | СП 52.13330.2016 |
| Световая эффективность прибора, Лм/Вт не менее ± 2% | 95 | СП 52.13330.2016 |
| Коэффициент пульсации светового потока, не более % | 5 | СП 52.13330.2016 |
| Индекс цветопередачи (color Rendering Index), CRI ± 2% | 80 RA | СП 52.13330.2016 |
| Класса светораспределения | П | ГОСТ Р 54350-2011 |
| Электротехнические характеристики | ||
| Потребляемая мощность светильника (power lamp), Вт (W) ± 2% | 20 | ГОСТ Р 55705-2013 |
| Диапазон напряжений питания, В (supply voltage), V | 176-264 | ГОСТ Р 55705-2013 |
| Частота переменного тока (AC Frequency) Гц/hz ± 5% | 50 | ГОСТ Р 55705-2013 |
| КПД светильника не менее, не менее, % | 87 | ГОСТ Р 55705-2013 |
| Коэффициент мощности блока питания, не менее | 0,95 | ГОСТ Р 55705-2013 |
| Требования по ЭМС | соответствие | ГОСТ Р МЭК60598-1 |
| Гальваническая развязка от сети питания | наличие | ГОСТ Р 55705-2013 |
| Изоляция | соответствие | ГОСТ Р МЭК60598-1 |
| Пожаробезопасность | соответствие | ГОСТ 12.1.004-91 |
| Класс защиты от поражения электрическим током | 1 | ГОСТ Р 58698-2019 |
Доп. информация
Доп. информация
| Обозначение | Расшифровка | Варианты | Примечание |
| GM | артикул | GM | |
| L | серия светильников | L — линейный | |
| 20 | мощность светильника, Вт | ||
| 7 | количество диодов | Указывается для партии (внутренняя техническая информация производителя) | |
| ** | марка диодов | Указывается для партии (внутренняя техническая информация производителя) | |
| **** | бин | Указывается для партии (внутренняя техническая информация производителя) | При заказе указать желаемый цвет 3000 – 4000К-теплый; 4000 – 5000К-нейтральный белый; 5000 – 6000К-холодный белый |
| 22 | световой поток светильника / 100 | Указывается для партии (внутренняя техническая информация производителя) | |
| Cx | материал и текстура светорассеивателя | Указывается для партии (внутренняя техническая информация производителя) | |
| ** | степень защиты IP | Указывается для партии (внутренняя техническая информация производителя) | |
| L** | угол линзы или рефлектора | Указывается для партии (внутренняя техническая информация производителя) | |
| * | способ крепления светильника | P-потолочное крепление, Т-тросовое крепление, U-крепление с регулируемым углом |
