Светодиодный светильник GM С140
НОВЫЙ АРТИКУЛ СТАРЫЙ АРТИКУЛ gm c140-65 (1 модуль) gm c140-52pg116c65t,k (1 модуль) gm c140-56-112-cg-65-l00-t,k (1 модуль)gm c140-56-хх-хххх-128-сg-65-l00-t,k (1 модуль) gm c140-65t (1 модуль) gm c140-52pg116c65t,k (1 модуль) gm c140-56-112-cg-65-l00-t,k (1 модуль)gm c140-56-хх-хххх-128-сg-65-l00-t,k (1 модуль) gm c140-65 lхх (1 модуль) gm c140-56-112-cg-65-lxx-t,k (1 модуль) gm c140-56-хх-хххх-128-сg-65-lxx-t,k (1 модуль) gm c140-65t lхх (1 модуль) gm c140-56-112-cg-65-lxx-t,k (1 модуль) gm c140-56-хх-хххх-128-сg-65-lxx-t,k (1 модуль) gm c140-65 (2 модуля) gm c140-52pg116c65t,k (2 модуля) gm c140-56-112-cg-65-l00-t,k (2 модуля)gm c140-56-хх-хххх-128-сg-65-l00-t,k (2 модуля) gm c140-65t (2 модуля) gm c140-52pg116c65t,k (2 модуля) gm c140-56-112-cg-65-l00-t,k (2 модуля)gm c140-56-хх-хххх-128-сg-65-l00-t,k (2 модуля) gm c140-65 lхх (2 модуля) gm c140-56-112-cg-65-lxx-t,k (2 модуля) gm c140-56-хх-хххх-128-сg-65-lxx-t,k (2 модуля) gm c140-65t lхх (2 модуля) gm c140-56-112-cg-65-lxx-t,k (2 модуля) gm c140-56-хх-хххх-128-сg-65-lxx-t,k (2 модуля)
Скачать IES-файл Описание
Светодиодный светильник GM С140 изготовлен по уникальной запатентованной технологии в соответствии с ГОСТ Р 55705-2013 с применением светодиодов мировых лидеров в области разработки и выпуска твердотельных источников света. Корпус светильника состоит из цельнометаллического алюминиевого профиля изготовленного методом экструзии и литых алюминиевых деталей, окрашенных порошковой краской. Источник питания прибора соответствует ГОСТ CISPR 15-2014, ГОСТ Р 51317.3.3-2008 и ГОСТ Р 51514-2013. В качестве светорассеивателей используются прозрачные и текстурные, экологически чистые, пластики европейских производителей, гарантирующих отсутствие изменения оптических свойств в процессе эксплуатации на срок не менее 10 лет. В процессе производственного цикла продукция проходит поэтапный контроль качества.
Спектр применения:
Используется для освещения улиц, автомобильных дорог, производственных помещений.
Установка:
Светильник устанавливается на консоль диаметром 50мм, а так же на любую плоскую поверхность потолка или стены, либо на тросе.
Материал корпуса по ГОСТ IEC 60598-1-2017.
Варианты корпуса:
- Алюминиевый профиль изготовлен методом экструзии по чертежам, разработанным ООО «Град Мастер», существующих в единственном экземпляре и являющихся собственностью ООО «Град Мастер». Корпус окрашен порошковой краской.
- Пластиковый профиль.
- Цельнометаллический корпус.
Источники света:
Светодиоды мировых лидеров.
Имеют существенные преимущества:
— низкое прямое напряжение;
— низкое тепловыделение;
— высокая стойкость к электростатическим разрядам;
— высокое качество и надежность;
— супер компактные источники света с узкой диаграммой излучения;
— высокая надежность: наработка на отказ более 100000 часов;
— отсутствие токсичных веществ.
Материалы светорассеивающего стекла по ГОСТ IEC 60598-1-2017.
Свойства: прозрачность для световых лучей видимого спектра; пропускание света составляет до 92%; высокая устойчивостью к механическим воздействиям; согласно GB8624-1997, огнеупорность B1;стабильность исходных свойств и размеров в интервале температур от -40 до +125°С; технические и оптические характеристики сохраняются после длительного использования в неблагоприятных погодных условиях;
Варианты светорассеивателя:
— Поликарбонат микропризма
— Полистирол микропризма
— Полистирол микропризма опал
— Полистирол опал
Цветовая температура, (К) в различных вариантах:
— 3000 – 4000К-теплый;
— 4000 – 5000К-нейтральный белый;
— 5000 – 6000К-холодный белый.
Виды монтажа:

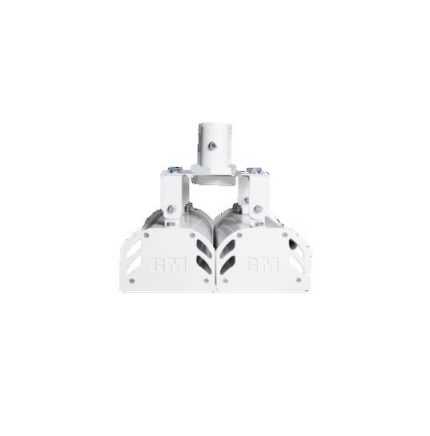

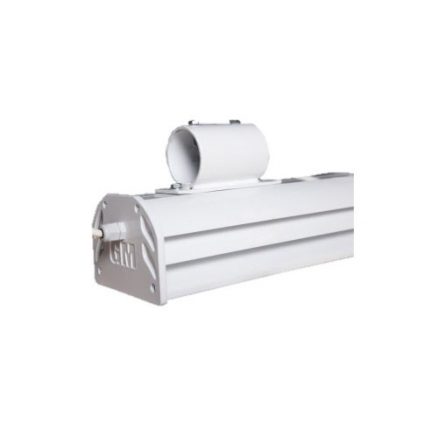

Консольный
Троссовый
Спектр излучения светильника GM C140:
Каждый светильник имеет защитную голограмму с индивидуальным номером. Вторая голограмма с тем же номером находится в паспорте на этот светильник.
Преимуществами светодиодных светильников являются:
— низкое энергопотребление и высокий коэффициент полезного действия (КПД);
— высокий индекс цветопередачи обеспечивает лучшую видимость и контрастность воспроизведения пространства;
— экологическая безопасность (как при эксплуатации, так и при утилизации изделия);
— высокая механическая прочность и виброустойчивость;
— близость освещения к естественному, меньший слепящий эффект;
— отсутствие стробоскопического эффекта,
— сила света не меняется во всем диапазоне питающих напряжений;
— время непрерывной работы светодиода в десятки раз превышает срок службы традиционных источников.
Монтаж светильников:
Светильник в варианте исполнения «Встраиваемый» устанавливается в подвесной потолок типа Аrmstrong либо типа Грильятто. В варианте исполнения «Накладной» на любую плоскую поверхность потолка.
Подключение к сети питания напряжением 220V с заземлением!!!
Обслуживание светильников:
В процессе эксплуатации специального обслуживания не требуется.
В случае загрязнения светорассеивающего стекла разрешается производить его протирку сухой или
влажной мягкой без ворсовой тканью без применения растворителей и абразивных материалов.
Не содержит токсических и вредных веществ в соответствии ТР ТС 037/2016. Специальной утилизации не требует.
Артикулы товара: gm c140-52pg116c65t,k (1 модуль), gm c140-56-112-cg-65-l00-t,k (1 модуль), gm c140-56-хх-хххх-128-сg-65-l00-t,k (1 модуль), gm c140-52pg116c65t,k (1 модуль), gm c140-56-112-cg-65-l00-t,k (1 модуль), gm c140-56-хх-хххх-128-сg-65-l00-t,k (1 модуль), gm c140-56-112-cg-65-lxx-t,k (1 модуль), gm c140-56-хх-хххх-128-сg-65-lxx-t,k (1 модуль), gm c140-56-112-cg-65-lxx-t,k (1 модуль), gm c140-56-хх-хххх-128-сg-65-lxx-t,k (1 модуль), gm c140-52pg116c65t,k (2 модуля), gm c140-56-112-cg-65-l00-t,k (2 модуля), gm c140-56-хх-хххх-128-сg-65-l00-t,k (2 модуля), gm c140-52pg116c65t,k (2 модуля), gm c140-56-112-cg-65-l00-t,k (2 модуля), gm c140-56-хх-хххх-128-сg-65-l00-t,k (2 модуля), gm c140-56-112-cg-65-lxx-t,k (2 модуля), gm c140-56-хх-хххх-128-сg-65-lxx-t,k (2 модуля), gm c140-56-112-cg-65-lxx-t,k (2 модуля), gm c140-56-хх-хххх-128-сg-65-lxx-t,k (2 модуля), gm c140-65 (1 модуль), gm c140-65t (1 модуль), gm c140-65 lхх (1 модуль), gm c140-65t lхх (1 модуль), gm c140-65 (2 модуля), gm c140-65t (2 модуля), gm c140-65 lхх (2 модуля), gm c140-65t lхх (2 модуля).
Технические параметры светильников ООО «Град Мастер» соответствуют параметрам светильников, рекомендованных Федеральной сметно-нормативной базой (ФСНБ-2022): Светильник автомагистральный, мощность 140 Вт, световой поток 12800 лм, степень защиты IP65, 600х290х52 мм.
Детали
| Гарантия | 5 лет |
|---|---|
| Способ монтажа | Консольный, Тросовый, Универсальный |
| Мощность ОП, Вт. | 117 |
| Световой поток ОП, Лм | 17300 |
| IP | 65 |
| Масса, кг. | 5,5, 5,8 |
| Габаритные размеры, мм. | 1050х116х90, 550х242х90 |
Технические характеристики
Технические характеристики
| Наименование | Значение | Соответствие |
| Модель светильника | GM С140 | ГОСТ Р 55705-2013 |
| Маркировка светильника | ДПП-хх-52х1-001-УХЛ1 | ГОСТ Р МЭК 60598-1 ГОСТ IEC 60598-2-3 |
| Габаритные размеры (overall dimensions) ДхШхВ, мм | 1050*116*90 550*242*90 | ГОСТ Р 55705-2013 |
| Масса (weight) кг/kg | 5,8 | ГОСТ Р 55705-2013 |
| Климатическое исполнение (Climatic performance) | УХЛ 4 (1) | ГОСТ 15150-69 |
| Степень защиты (ingress protection) IP | IP54 (65) | ГОСТ 142542015 |
| Диапазон рабочих температур | — 40 — +40 | |
| Фотометрические характеристики | ||
| Тип кривой силы света | Д (косинусная) | ГОСТ P 54350-2011 |
| Cветовой поток прибора (luminous flux), Лм (Lm) ± 5% | 17300 | СП 52.13330-2016 |
| Световая эффективность прибора, Лм/Вт не менее ± 2% | 98 | СП 52.13330-2016 |
| Коэффициент пульсации светового потока, не более % | 5 | СП 52.13330-2016 |
| Индекс цветопередачи (color Rendering Index), CRI ± 2% | 80 RA | СП 52.13330-2016 |
| Класса светораспределения | П | ГОСТ Р 54350-2011 |
| Электротехнические характеристики | ||
| Потребляемая мощность светильника (power lamp), Вт (W) ± 2% | 117 | ГОСТ Р 55705-2013 |
| Диапазон напряжений питания, В (supply voltage), V | 180-250 | ГОСТ Р 55705-2013 |
| Частота переменного тока (AC Frequency) Гц/hz ± 5% | 50 | ГОСТ Р 55705-2013 |
| КПД светильника не менее, не менее, % | 87 | ГОСТ 8607-82 |
| Коэффициент мощности блока питания, не менее | 0,95 | ГОСТ Р 55705-2013 |
| Требования по ЭМС | соответствие | ГОСТ Р МЭК60598-1 |
| Гальваническая развязка от сети питания | наличие | ГОСТ Р 55705-2013 |
| Изоляция | соответствие | ГОСТ Р МЭК60598-1 |
| Пожаробезопасность | соответствие | ГОСТ 12.1.004-91 |
| Класс защиты от поражения электрическим током | 1 | ГОСТ Р 58698-2019 |
Доп. информация
Доп. информация
| Обозначение | Расшифровка | Варианты | Примечание |
| GM | артикул | GM | |
| С | серия светильников | С-цеховой | |
| 117 | мощность светильника, Вт | ||
| 52 | количество диодов | Указывается для партии (внутренняя техническая информация производителя) | |
| ** | марка диодов | Указывается для партии (внутренняя техническая информация производителя) | |
| **** | бин | Указывается для партии (внутренняя техническая информация производителя) | При заказе указать желаемый цвет 3000 – 4000К-теплый; 4000 – 5000К-нейтральный белый; 5000 – 6000К-холодный белый |
| 173 | световой поток светильника / 100 | Указывается для партии (внутренняя техническая информация производителя) | |
| Cх | материал и текстура рассеивателя | Указывается для партии (внутренняя техническая информация производителя) | |
| ** | степень защиты IP | Указывается для партии (внутренняя техническая информация производителя) | |
| L** | угол линзы или рефлектора | Указывается для партии (внутренняя техническая информация производителя) | |
| * | способ крепления светильника | К-консольное, P-потолочное крепление, Т-тросовое крепление, U-крепление с регулируемым углом |
