Уличный светильник GM U35

НОВЫЙ АРТИКУЛ СТАРЫЙ АРТИКУЛ

gm u35-65k gm u35-14ml71c65k
gm u35-14-te-t6xx-71-cg-65-l00-k
gm u35-14-te-t6-62-cg-65-l00-k

Скачать IES-файл

Скачать руководство по эксплуатации

Сравнить

В список желаний

Артикул: GM U35 Категории: U-серия, Уличные светильники

Описание

Светодиодный светильник GM U35 изготовлен по уникальной запатентованной технологии в соответствии с ГОСТ Р 55705-2013с применением светодиодов мировых лидеров в области разработки и выпуска твердотельных источников света CREE, OSRAM. . Корпус светильника состоит из цельнометаллического алюминиевого профиля изготовленного методом экструзии, окрашенного порошковой краской. Источник питания прибора соответствует ГОСТ CISPR 15-2014, ГОСТ Р 51317.3.3-2008 и ГОСТ Р 51514-2013. В качестве светорассеивателей используются прозрачные и текстурные, экологически чистые, пластики европейских производителей, гарантирующих отсутствие изменения оптических свойств в процессе эксплуатации на срок не менее 10 лет. В процессе производственного цикла продукция проходит поэтапный контроль качества.

Спектр применения:
Применяются для освещения улиц в городах и населенных пунктах, складов и производственных помещений, а также территорий вокруг предприятий.

Установка:
Светильник устанавливается на консоль диаметром до 55 мм.

Материал корпуса по ГОСТ Р IEC 60598-1-2017. Алюминиевый профиль изготовлен методом экструзии по чертежам, разработанным ООО «Град Мастер», существующих в единственном экземпляре и являющихся собственностью ООО «Град Мастер». Корпус окрашен порошковой краской.

Материалы торцевых крышек по ГОСТ Р IEC 60598-1-2017. Торцевые крышки производятся по чертежам, разработанным ООО «Град Мастер», существуют в единственном экземпляре и являющихся собственностью ООО «Град Мастер».

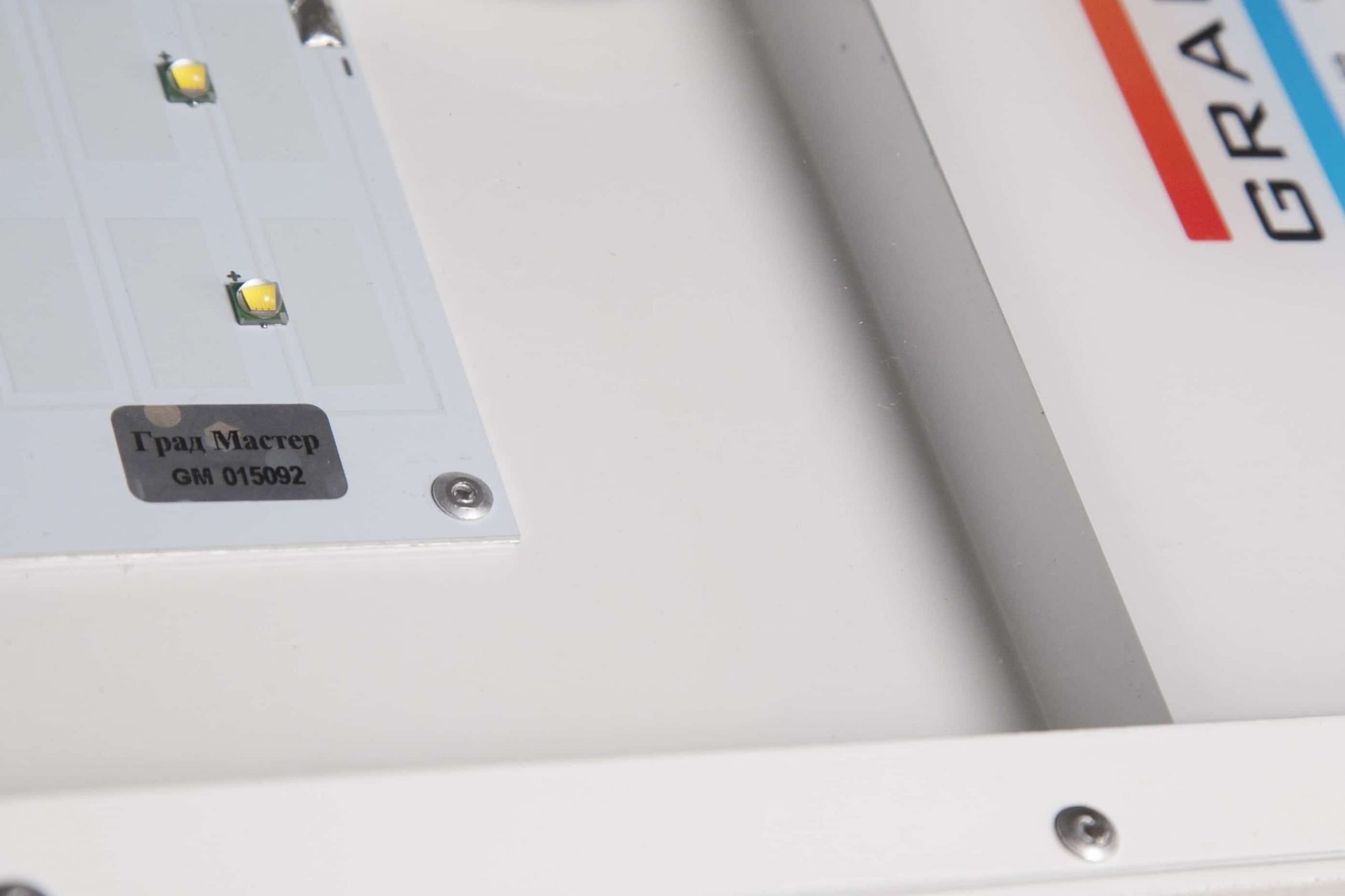

Источники света:
Светодиоды мировых лидеров.
Имеют существенные преимущества:
-низкое прямое напряжение;
-низкое тепловыделение;
-высокая стойкость к электростатическим разрядам;
-высокое качество и надежность;
— супер компактные источники света с узкой диаграммой излучения;
— высокая надежность: наработка на отказ более 100000 часов;
— широкая цветовая гамма и квазикогерентное излучение;
— отсутствие токсичных веществ, таких как ртуть и свинец.

Материалы светорассеивающего стекла по ГОСТ IEC 60598-1-2017.
Свойства: прозрачность для световых лучей видимого спектра; пропускание света составляет до 92%; высокая устойчивостью к механическим воздействиям; согласно GB8624-1997, огнеупорность B1;стабильность исходных свойств и размеров в интервале температур от -40 до +125°С; технические и оптические характеристики сохраняются после длительного использования в неблагоприятных погодных условиях;

Варианты светорассеивателя:
— Поликарбонат микропризма
— Полистирол микропризма
— Полистирол микропризма опал
— Полистирол опал

Цветовая температура, (К) в различных вариантах:

— 3000 – 4000К-теплый;
— 4000 – 5000К-нейтральный белый;
— 5000 – 6000К-холодный белый.

Виды монтажа:

Консольный

Спектр излучения светильника GM U35:

Каждый светильник имеет защитную голограмму с индивидуальным номером. Вторая голограмма с тем же номером находится в паспорте на этот светильник.

Преимуществами светодиодных светильников являются:
— низкое энергопотребление и высокий коэффициент полезного действия (КПД);
— высокий индекс цветопередачи обеспечивает лучшую видимость и контрастность воспроизведения пространства;
— экологическая безопасность (как при эксплуатации, так и при утилизации изделия);
— высокая механическая прочность и виброустойчивость;
— близость освещения к естественному, меньший слепящий эффект;
— отсутствие стробоскопического эффекта,
— сила света не меняется во всем диапазоне питающих напряжений;
— время непрерывной работы светодиода в десятки раз превышает срок службы традиционных источников.

МОНТАЖ СВЕТИЛЬНИКОВ

Светильник устанавливается на консоль диаметром до 55 мм и крепится болтами М8х70.
Подключение к сети питания напряжением 220V с заземлением!!!

ОБСЛУЖИВАНИЕ СВЕТИЛЬНИКОВ

В процессе эксплуатации специального обслуживания не требуется.
В случае загрязнения светорассеивающего стекла разрешается производить его протирку сухой или
влажной мягкой без ворсовой тканью без применения растворителей и абразивных материалов. Светильники со степенью защиты IP65 можно мыть струей воды.
Не содержит токсических и вредных веществ. Специальной утилизации не требует.

Артикулы товара: gm u35-14ml71c65k, gm u35-14-te-t6xx-71-cg-65-l00-k, gm u35-14-te-t6-62-cg-65-l00-k, gm u35-65k.

Детали

Гарантия	5 лет
Способ монтажа	Консольный
Мощность ОП, Вт.	30
Световой поток ОП, Лм	4000 / 3800 (со вторичной оптикой)
IP	65
Масса, кг.	1,4
Габаритные размеры, мм.	270х116х90

Технические характеристики

Наименование	Значение	Соответствие
Модель светильника	GM U35	ГОСТ Р 55705-2013
Маркировка светильника	ДПП-хх-14х1-001-УХЛ1	ГОСТ Р МЭК 60598-1 ГОСТ IEC 60598-2-3
Габаритные размеры (overall dimensions) ДхШхВ, мм	не более 270х116х90	ГОСТ Р 55705-2013
Масса (weight) кг/kg	не более 1,4	ГОСТ Р 55705-2013
Климатическое исполнение (Climatic performance)	УХЛ1	ГОСТ 15150-69
Степень защиты (ingress protection) IP	IP65	ГОСТ 142542015
Диапазон рабочих температур	-30 — +70

Фотометрические характеристики
Тип кривой силы света	Д (косинусная) / Любая по запросу	ГОСТ P 54350-2011
Cветовой поток прибора (luminous flux), Лм (Lm) ± 5%	4000 / 3800 (со вторичной оптикой)	СП 52.13330-2016
Световая эффективность прибора, Лм/Вт не менее ± 2%	133 / 126 (со вторичной оптикой)	СП 52.13330-2016
Индекс цветопередачи (color Rendering Index), CRI ± 2%	80 RA	СП 52.13330-2016
Класса светораспределения	П	ГОСТ Р 54350-2011

Электротехнические характеристики
Потребляемая мощность светильника (power lamp), Вт (W) ± 2%	не более 30	ГОСТ Р 55705-2013
Диапазон напряжений питания, В (supply voltage), V	90-264	ГОСТ Р 55705-2013
Частота переменного тока (AC Frequency) Гц/hz ± 5%	47-63	ГОСТ Р 55705-2013
КПД светильника не менее, не менее, %	85	ГОСТ 8607-82
Коэффициент мощности блока питания, не менее	0,95	ГОСТ Р 55705-2013
Требования по ЭМС	соответствие	ГОСТ Р МЭК60598-1
Изоляция	соответствие	ГОСТ Р МЭК60598-1
Пожаробезопасность	соответствие	ГОСТ 12.1.004-91
Класс защиты от поражения электрическим током	1	ГОСТ Р 58698-2019

Доп. информация

Обозначение	Расшифровка	Варианты	Примечание
GM	артикул	GM
U	серия светильников	U-уличный
30	мощность светильника, Вт
12	количество диодов	Указывается для партии (внутренняя техническая информация производителя)
**	марка диодов	Указывается для партии (внутренняя техническая информация производителя)
****	бин	Указывается для партии (внутренняя техническая информация производителя)	При заказе указать желаемый цвет 3000 – 4000К-теплый; 4000 – 5000К-нейтральный белый; 5000 – 6000К-холодный белый
40	световой поток светильника / 100	Указывается для партии (внутренняя техническая информация производителя)
C*x	материал и текстура рассеивателя	Указывается для партии (внутренняя техническая информация производителя)
**	степень защиты IP	Указывается для партии (внутренняя техническая информация производителя)
L**	угол линзы или отражателя	Указывается для партии (внутренняя техническая информация производителя)
*	способ крепления светильника	К-консольный, U-тросовое, St-стеновое.
